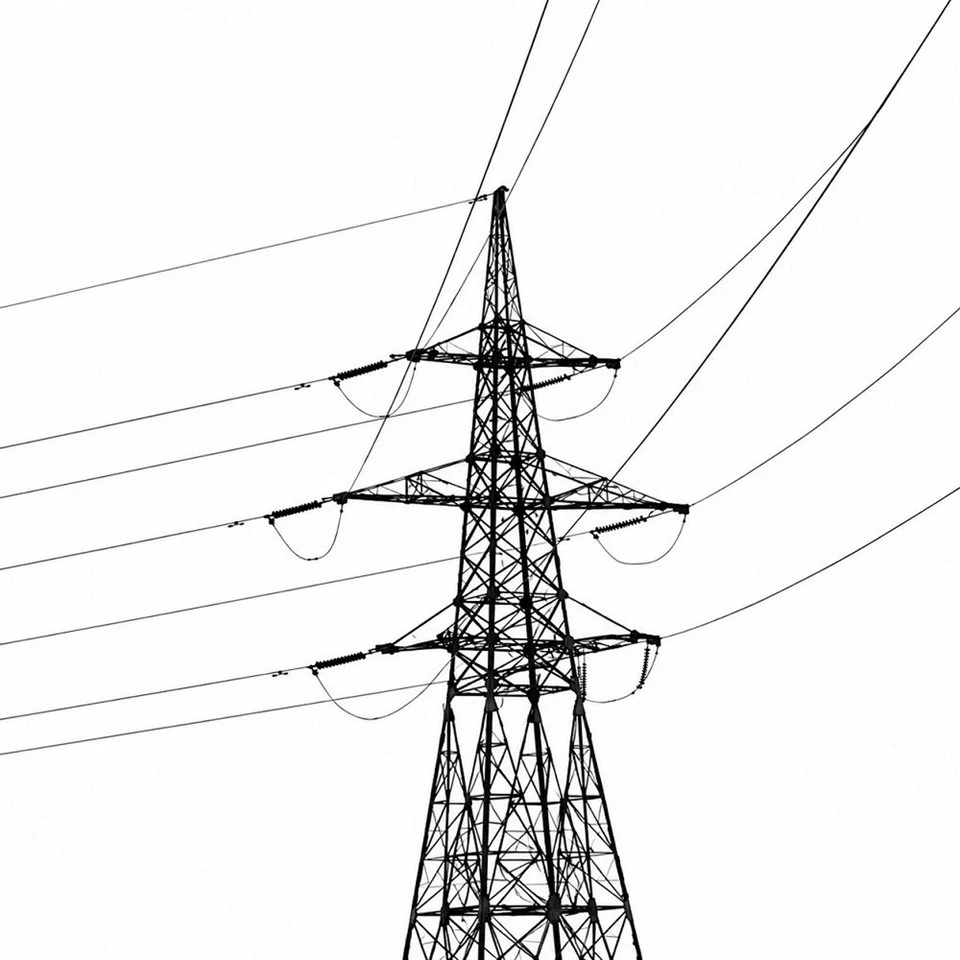

Решітка зі сталевих труб

Гратчаста вежа зі сталевих труб поєднує трубчасті сталеві елементи з решітчастими компонентами. Він може бути виготовлений у різних специфікаціях відповідно до кількості ланцюгів, функції вежі та умов на місці.



Доступні функції вежі включають дотичну, натягнуту, кутову, кінцеву, перетин, розгалуження та транспозицію. Підтримуються одно-схеми, подвійні-та багато-схеми.

Загальна висота опори, ширина основи та довжина траверси визначаються відповідно до розташування лінії електропередачі. Кут лінії може коливатися від 0 до 90 градусів.



Ця серія підходить для проектів трансмісії, які використовують одну загальну структуру трубчастої решітки, але вимагають кількох функцій опори та висот в одній лінії.

Загальні номінальні висоти включають 12, 15, 18, 21, 24, 27, 30, 33 і 36 метрів. Конструкції з-нерівними ногами можна використовувати для гір і схилів.

Типові горизонтальні прольоти становлять 250-500 метрів, тоді як типові вертикальні прольоти - 300-600 метрів. Конструкція може нести провідники LGJ-185, 240, 300, 400 і 500. Також можна налаштувати сталевий дріт GJ або оптичний дріт заземлення OPGW.

Кожна позиція вежі може мати різну висоту, розташування контуру, кут лінії або форму поперечини. Таким чином, компоненти виготовлені та упаковані відповідно до списку виробництва та номера вежі. Це підтримує поетапну доставку та розподіл майданчиків для проектів ліній електропередачі.

Башта зі сталевих труб може бути виготовлена ​​з Q235B, Q355B або Q345B. Q420B можна вибрати для-великих навантажень. Також можна використовувати матеріали, необхідні для країни проекту.

Загальні розрахункові швидкості вітру 23,5 м/с, 27 м/с і 31 м/с. Товщина льоду може коливатися від 5 до 50 мм, тоді як сейсмічні умови можуть бути налаштовані для інтенсивності майданчика 6-8 градусів.

Сталеві компоненти вирізаються та обробляються лазерним свердлінням або штампуванням. Для з’єднання використовуються високоміцні болти класу 6.8 або класу 8.8-, а монтаж на місці зазвичай завершується болтами.

Усю вежу оцинковують-гарячим способом. Звичайне цинкове покриття становить не менше 85 мкм. Вищі вимоги до захисту від корозії можуть бути застосовані до прибережних середовищ і серед-соляних бризок.

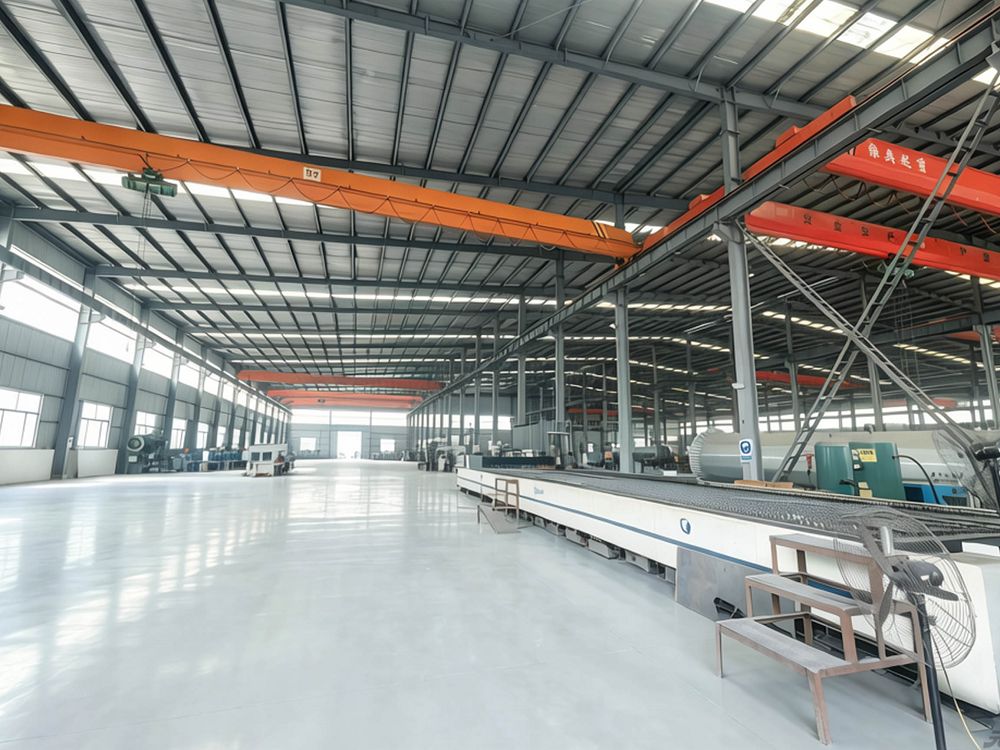

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. має річну виробничу потужність електростанції 20 000 тонн і загальну місячну потужність 2500 тонн.



• Компанія підтримує OEM, ODM і налаштування-на основі креслень. Мінімальний обсяг замовлення 1 тонна. Комерційні умови для великих замовлень обговорюються відповідно до фактичної кількості.



• Фото або відео можна надати під час виготовлення. Повторні замовлення можуть використовувати попередньо підтверджені креслення та інформацію про обробку для підтримки швидшого планування виробництва.

• Переважними умовами торгівлі є EXW і FOB, а також підтримуються розрахунки в доларах США. Експортні компоненти отримують вторинне посилення упаковки. Надається дворічна-гарантія та призначена-технічна підтримка після продажу.
