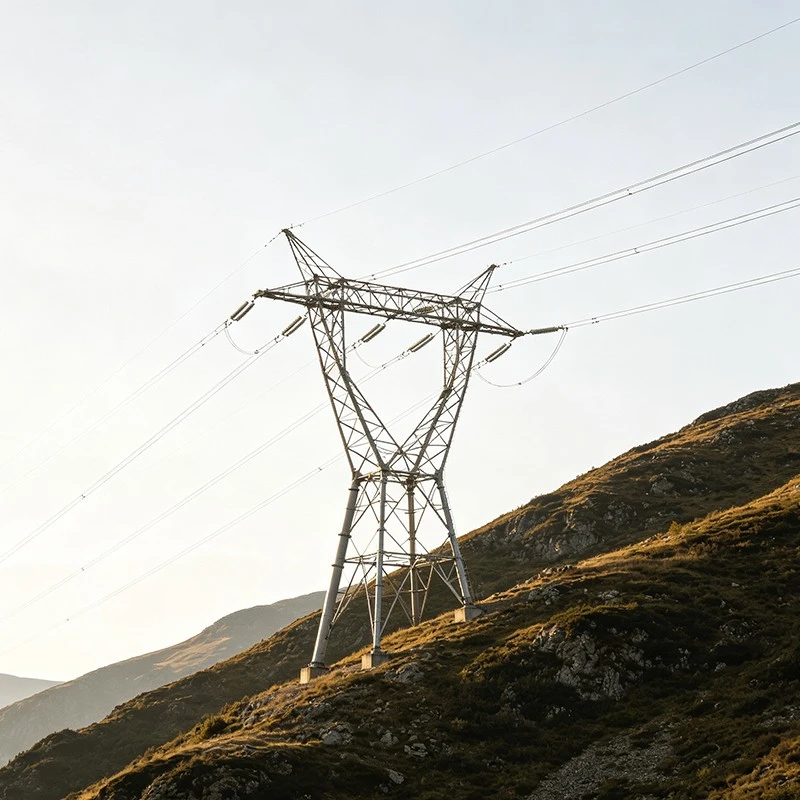

Трубчаста передавальна вежа

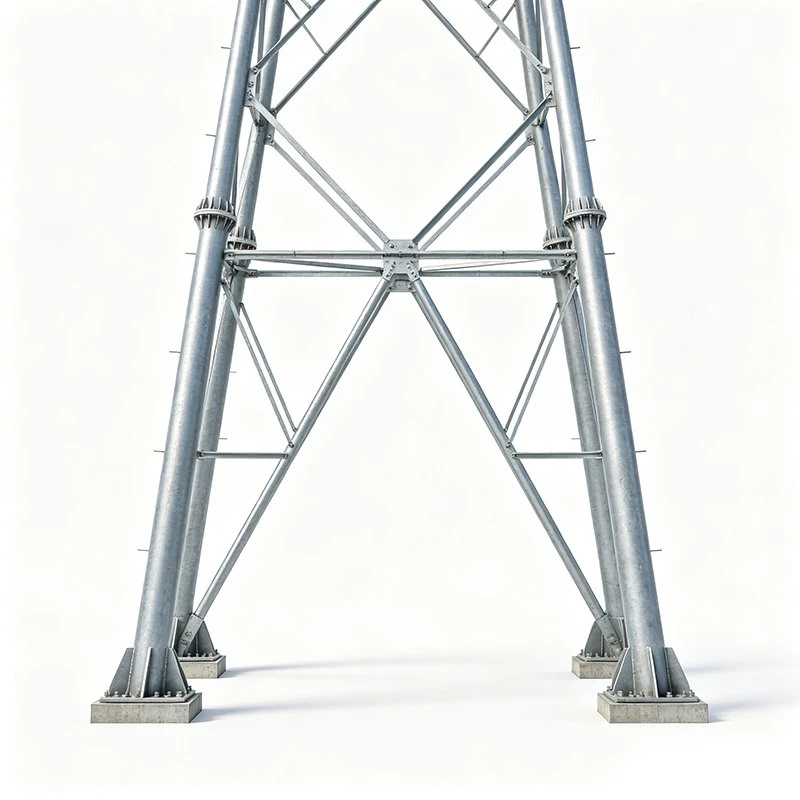

Передавальна вежа з трубчастої опори використовує основні опори зі сталевих труб як основні опорні елементи. Основні опори з’єднані з елементами решітки, щоб утворити повну конструкцію опори електропередачі.



Його можна використовувати для положень дотичної, натягу, кута, кінця, перетину, розгалуження та транспозиції. Підтримуються одноконтурні-, подвійні-контурні та багато-контурні схеми.



Розмір кожної трубчастої основної опори узгоджується із загальною висотою вежі, шириною основи, довжиною поперечини та навантаженням на лінію електропередачі. Різні форми вежі можуть бути розроблені для лінійних кутів від 0 до 90 градусів.



Продукт в основному обслуговує проекти ліній електропередачі 500 кВ і нижче. Іноземні конструкції можуть відповідати місцевому рівню напруги та технічним вимогам.

Загальні номінальні висоти включають 12, 15, 18, 21, 24, 27, 30, 33 і 36 метрів. Для складного рельєфу та фундаментів на різних висотах можна створювати -нерівні конструкції.

Типові горизонтальні прольоти становлять 250–500 метрів, тоді як типові вертикальні прольоти – 300–600 метрів.

Трубчаста вежа передачі може поєднуватися з провідниками LGJ-185, 240, 300, 400 і 500. Як дріт заземлення можна використовувати сталеву жилу GJ або дріт оптичного заземлення OPGW.

Трубчасті опори, поперечини, елементи решітки і з'єднувальні частини виготовляються комплектами відповідно до положення башти. Це робить продукт придатним для проектів із чіткими вимогами до основної -конструкції опори, висоти вежі та навантаження на лінію.

Основна сталь може включати Q235B, Q355B або Q345B. Q420B можна використовувати в умовах підвищеного навантаження. Інші матеріали можна вибрати відповідно до стандартів проекту.

Конструктивний проект може враховувати основні швидкості вітру 23,5 м/с, 27 м/с і 31 м/с. Ожеледиця може включати легкий лід 5–10 мм, середній 15–20 мм або важкий 20–50 мм. Сейсмічні умови можна налаштувати для інтенсивності майданчика 6–8 градусів.

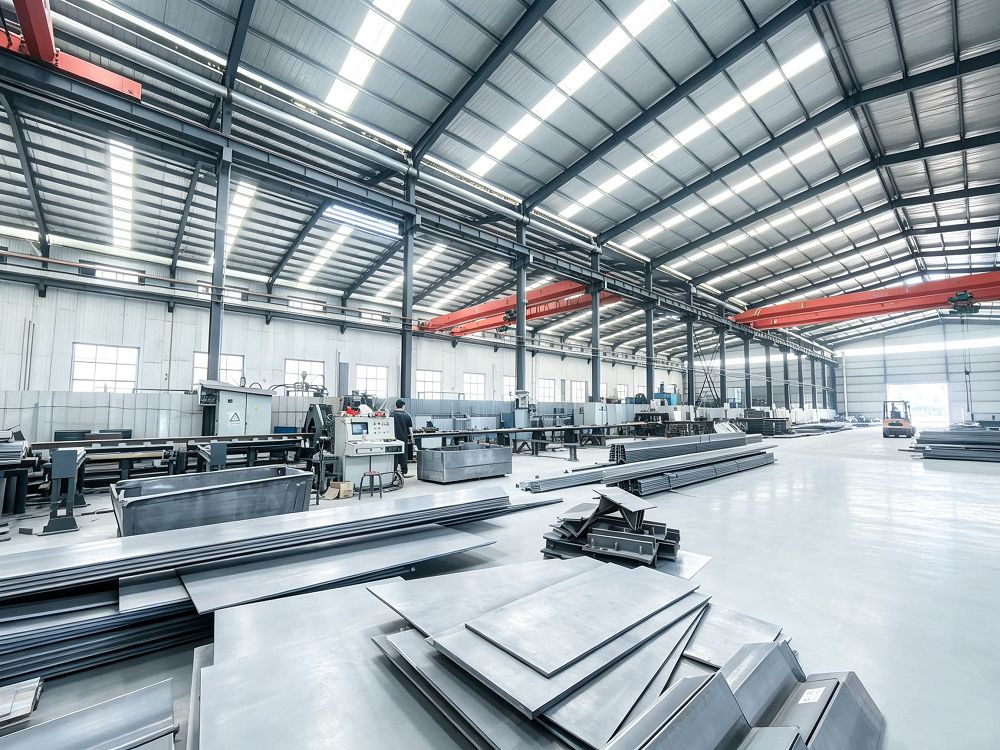

Компоненти вирізаються та обробляються лазерним свердлінням або штампуванням на заводі. Для з’єднань використовуються високоміцні болти класу 6.8 або 8.8. Монтаж на місці в основному завершується болтовим кріпленням.

Повне гаряче цинкування-застосовується після виготовлення. Звичайне цинкове покриття становить не менше 85 мкм. Покращений захист від корозії доступний для сольових-аерозолів.

• Shandong Hongtaiyuan Electric Power Technology Co., Ltd. об’єднала процеси технічного проектування, постачання матеріалів, планування виробництва, виготовлення, перевірки якості, монтажу транспортування та після-продажного обслуговування.



• Башта може бути виготовлена ​​за кресленнями замовника або фізичними прототипами. Матеріали, розміри та графіки поставок підтверджуються перед виготовленням.



• Працівники здійснюють самоперевірку-під час виготовлення, а спеціалісти з якості перевіряють напів{1}}фабрикати та упаковку шляхом відбору проб. Замовник може організувати -перевірку третьою стороною.

• Надається дворічна-гарантія. Якщо компоненти пошкоджені або деталі відсутні після доставки, відділ після{2}}продажу перевіряє проблему за допомогою фотографій або відео та надає підтримку на місці або замінює частини відповідно до фактичної ситуації.
